Mengenal PVD: Solusi Cerdas Perkuat Tanah Lunak

Pernahkah Sobat Petra melihat proyek jalan tol yang dibangun di atas lahan rawa atau tanah yang terlihat sangat lembek? Mungkin kamu bertanya-tanya, bagaimana bisa tanah selembek itu menahan beban beton dan ribuan kendaraan yang melintas di atasnya tanpa amblas? Jawabannya bukan sulap, melainkan teknologi rekayasa sipil yang disebut Prefabricated Vertical Drain atau sering disingkat PVD.

Bagi kamu yang berkecimpung di dunia konstruksi, geoteknik, atau sekadar penasaran dengan cara kerja infrastruktur modern, memahami apa itu PVD adalah hal yang wajib. Teknologi ini telah menjadi tulang punggung pembangunan infrastruktur di Indonesia, terutama di area dengan kondisi tanah yang menantang.

Di artikel ini, kita akan mengupas tuntas segala hal tentang PVD, mulai dari pengertian dasar, cara kerjanya yang unik, hingga alasan kenapa material ini jauh lebih efisien dibandingkan metode konvensional. Yuk, simak penjelasannya sampai habis!

Apa Itu Prefabricated Vertical Drain (PVD)?

Secara sederhana, Prefabricated Vertical Drain (PVD) adalah material geosintetik komposit yang berfungsi sebagai alat bantu drainase buatan. PVD ditanam secara vertikal ke dalam tanah lunak untuk mempercepat proses pengeringan atau pengeluaran air dari dalam pori-pori tanah. Di dunia proyek, material ini juga sering dikenal dengan sebutan wick drain.

Jika dilihat dari fisiknya, PVD berbentuk seperti pita panjang yang fleksibel. Material ini tidak berdiri sendiri, melainkan terdiri dari dua komponen utama yang saling melengkapi:

1. Core (Inti): Bagian dalam yang biasanya terbuat dari plastik polypropylene (PP). Bentuknya bergelombang atau beralur, berfungsi sebagai saluran vertikal tempat air mengalir naik ke permukaan.
2. Filter Jacket (Selimut): Bagian luar yang membungkus inti, terbuat dari geotextile non-woven. Fungsinya sangat krusial, yaitu menyaring air agar bisa masuk ke dalam inti (core) sekaligus menahan butiran tanah halus agar tidak ikut masuk dan menyumbat aliran.

Kombinasi kedua komponen ini menciptakan sistem drainase yang sangat efektif, tahan lama, dan mampu bekerja di bawah tekanan tanah yang ekstrem sekalipun.

Mengapa Tanah Lunak Butuh PVD?

Sebelum membahas lebih jauh tentang teknisnya, kamu perlu paham dulu masalah utamanya: Tanah Lunak (Soft Soil).

Tanah lempung lunak memiliki daya dukung yang rendah dan sifat pemampatan (settlement) yang besar. Masalah terbesarnya adalah permeabilitasnya yang sangat rendah. Artinya, air yang terperangkap di dalam pori-pori tanah lempung sangat sulit dan sangat lama untuk keluar secara alami.

Jika kamu membangun jalan tol atau gedung di atas tanah lunak tanpa perbaikan (soil improvement), beban bangunan akan menekan tanah tersebut. Secara alami, air pori akan berusaha keluar karena tekanan, dan tanah akan turun perlahan-lahan. Masalahnya, proses “perlahan-lahan” ini secara alami bisa memakan waktu puluhan tahun! Kamu tentu tidak mau jalan tol yang baru diresmikan tiba-tiba amblas 1 meter dalam 5 tahun ke depan, bukan?

Di sinilah peran PVD. Alat ini hadir untuk “memotong kompas” waktu tunggu tersebut.

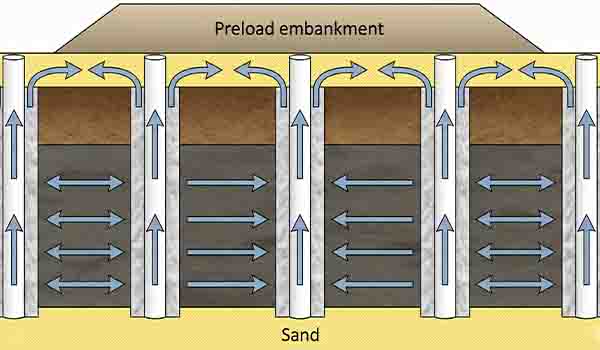

Cara Kerja PVD dalam Mempercepat Konsolidasi

Prinsip kerja PVD sebenarnya sederhana namun jenius. Dalam ilmu geoteknik, proses keluarnya air dari pori tanah akibat pembebanan disebut konsolidasi.

Tanpa bantuan PVD, air di dalam tanah harus menempuh perjalanan jauh secara vertikal untuk bisa keluar ke permukaan tanah. Karena jaraknya jauh dan sifat tanah lempung yang rapat, air bergerak sangat lambat.

Saat PVD dipasang, ia bertindak sebagai “jalan tol” bagi air.

1. PVD ditanam secara vertikal dengan jarak rapat (misalnya setiap 1 meter).
2. Jarak tempuh air menjadi sangat pendek. Air tidak perlu lagi naik setinggi 20 meter ke permukaan, tapi cukup bergerak menyamping sejauh 0,5 meter menuju PVD terdekat.
3. Setelah air masuk ke dalam PVD, air akan mengalir bebas ke atas melalui inti plastik (core) menuju permukaan.
4. Di permukaan, air akan dialirkan ke saluran pembuangan melalui lapisan pasir (sand blanket) atau pipa horizontal.

Dengan memperpendek jarak tempuh air, proses konsolidasi yang tadinya butuh waktu 20 tahun bisa dipercepat menjadi hanya 6 bulan hingga 2 tahun saja (tergantung desain). Inilah yang disebut percepatan konsolidasi.

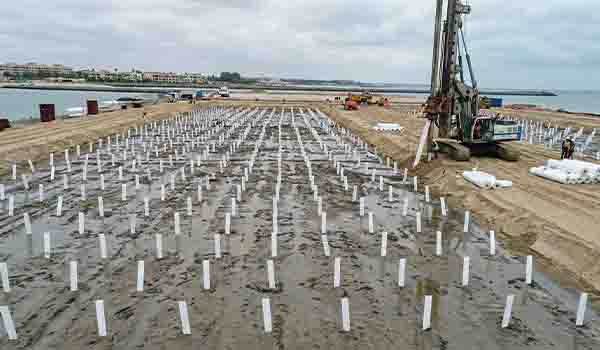

Tahapan Pemasangan PVD di Lapangan

Proses instalasi PVD memerlukan alat berat khusus yang disebut PVD Rig. Berikut adalah gambaran umum langkah-langkah pemasangannya di lapangan agar kamu punya bayangan yang lebih jelas:

1. Persiapan Lahan (Site Preparation)
   Lahan dibersihkan dan diratakan. Lapisan working platform (biasanya berupa pasir) disiapkan agar alat berat bisa bergerak dengan stabil.
2. Penentuan Titik Pasang
   Surveyor akan menandai titik-titik di mana PVD harus ditanam. Pola pemasangannya bisa berupa bujur sangkar (square pattern) atau segitiga (triangular pattern), tergantung perhitungan konsultan perencana.
3. Pemasangan Menggunakan Mandrel
   PVD dimasukkan ke dalam selongsong baja pelindung yang disebut Mandrel. Mandrel ini berfungsi melindungi PVD agar tidak rusak saat ditekan masuk ke dalam tanah keras.
4. Pemasangan Angkur (Anchor Plate)
   Di ujung bawah PVD, dipasang pelat angkur (biasanya pelat besi kecil atau potongan besi beton). Fungsinya adalah untuk menahan PVD agar tertinggal di dalam tanah saat mandrel ditarik kembali ke atas.
5. Penetrasi dan Pemotongan
   Alat berat menekan mandrel beserta PVD ke dalam tanah hingga kedalaman yang ditentukan (bisa mencapai 20-30 meter atau lebih). Setelah mencapai kedalaman target, mandrel ditarik ke atas. Angkur akan menahan PVD tetap di bawah. Setelah mandrel keluar sepenuhnya, PVD dipotong di permukaan, menyisakan sedikit ujung untuk sambungan drainase horizontal.

PVD vs Sand Drain: Duel Efisiensi

Sebelum PVD populer, metode lama yang digunakan adalah Sand Drain (tiang pasir). Metode ini bekerja dengan prinsip yang sama, yaitu membuat lubang vertikal dan mengisinya dengan pasir. Namun, mengapa sekarang hampir semua proyek beralih ke PVD? Berikut perbandingannya:

1. Kecepatan Instalasi

• PVD: Sangat cepat. Satu rig bisa memasang ribuan hingga belasan ribu meter lari per hari.
• Sand Drain: Lambat. Membutuhkan proses pengeboran diameter besar dan pengisian pasir yang memakan waktu.

2. Kualitas Material

• PVD: Material pabrikan (prefabricated). Kualitas inti dan filter sudah terjamin konsisten dari pabrik (Quality Control terjamin).
• Sand Drain: Sangat bergantung pada ketersediaan pasir yang bersih dan seragam. Risiko kontinuitas kolom pasir terputus di dalam tanah cukup besar saat pemasangan.

3. Dampak Lingkungan

• PVD: Minim galian. Tanah yang terdesak sangat sedikit karena bentuk PVD yang tipis.
• Sand Drain: Membutuhkan volume pasir yang sangat besar (eksploitasi alam) dan menghasilkan tanah buangan hasil pengeboran.

4. Biaya (Cost)

Secara umum, PVD jauh lebih ekonomis dibandingkan Sand Drain, baik dari segi harga material maupun biaya operasional alat berat karena durasi kerja yang lebih singkat.

Kapan Kamu Harus Menggunakan PVD?

Penggunaan PVD sangat disarankan jika proyekmu berada di lokasi dengan karakteristik berikut:

• Tanah Lempung Lunak yang Tebal:
  Lokasi seperti daerah rawa, bekas sawah, atau area dekat pantai (seperti Pantai Utara Jawa).
• Proyek Reklamasi:
  Lahan reklamasi biasanya menggunakan material timbunan di atas dasar laut yang lunak, sehingga butuh percepatan penurunan agar segera bisa dibangun.
• Tenggat Waktu Ketat:
  Jika jadwal konstruksi jalan atau bangunan tidak memungkinkan untuk menunggu proses penurunan tanah secara alami bertahun-tahun.
• Area Timbunan Tinggi:
  Seperti oprit jembatan (jalan pendekat jembatan) yang membutuhkan timbunan tanah tinggi, sehingga risiko penurunannya besar.

Aplikasi PVD pada Proyek Infrastruktur

Di Indonesia, teknologi PVD sudah menjadi standar “menu wajib” dalam berbagai Proyek Strategis Nasional (PSN). Beberapa contoh penerapannya meliputi:

1. Jalan Tol Trans Sumatera:
   Sebagian besar rute melewati lahan gambut dan tanah lunak, sehingga PVD digunakan secara masif untuk menstabilkan badan jalan.
2. Bandara Baru (New Airports):
   Pembangunan runway bandara di daerah pesisir seperti YIA (Yogyakarta) atau bandara di Kalimantan sering menggunakan PVD untuk mencegah landasan bergelombang di kemudian hari.
3. Kawasan Industri & Pelabuhan:
   Area penumpukan kontainer (container yard) membutuhkan tanah yang sangat stabil dan keras, sehingga PVD dan preloading (pembebanan awal) diterapkan sebelum pelat beton dicor.

Kesimpulan

Penerapan teknologi Prefabricated Vertical Drain (PVD) bukan lagi sekadar pilihan, melainkan kebutuhan mendesak untuk menjamin umur layanan infrastruktur di Indonesia. Dengan investasi di awal pada perbaikan tanah, kamu mencegah biaya perbaikan jalan rusak yang jauh lebih mahal di masa depan.

Tanah yang kuat adalah fondasi dari konstruksi yang hebat. Jika kamu sedang merencanakan proyek di lahan lunak dan membutuhkan solusi PVD yang terpercaya, pastikan kamu berkonsultasi dengan ahlinya agar mendapatkan spesifikasi yang tepat guna.
